Монтаж кровельного ограждения

Доборные элементы

Скачать инструкцию


ПАРАМЕТРЫ 650x3000 мм.


Кровельное ограждение предназначено для обеспечения  безопасности людей  при передвижении по кровле и предотвращения  их падения при эксплуатации, ремонте и обслуживании кровли. Кровельное ограждение устанавливается на металлочерепицу,  профнастил или фальцевую кровлю.

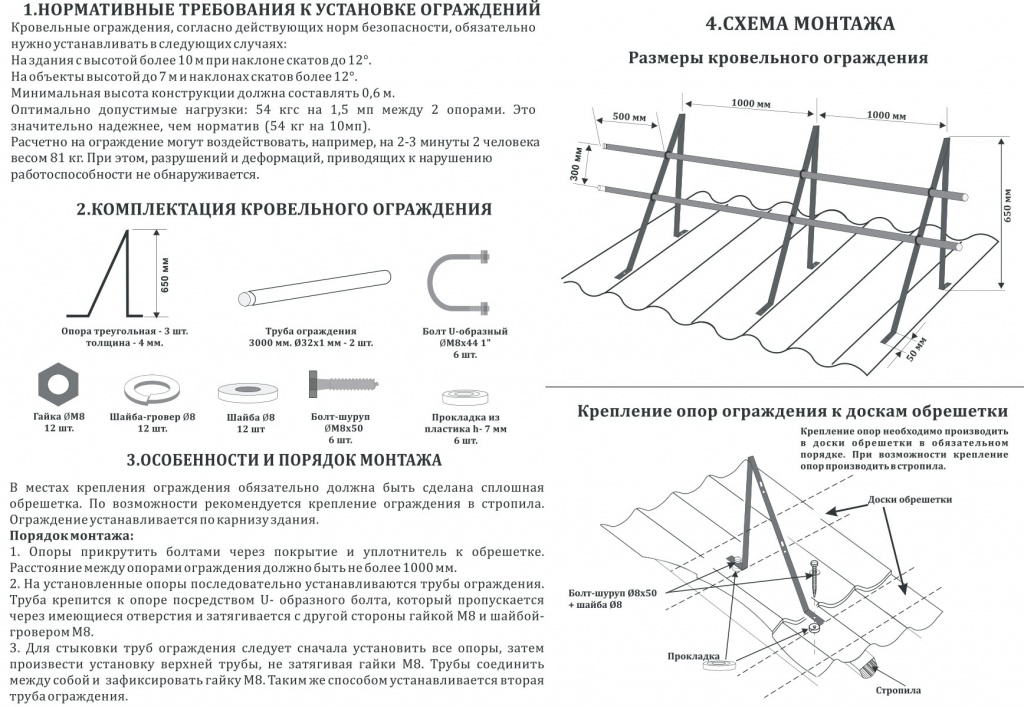

1. НОРМАТИВНЫЕ ТРЕБОВАНИЯ К УCTAHOBKE ОГРАЖДЕНИЙ

Кровельные ограждения, согласно действующих норм безопасности, обязательно нужно устанавливать в следующих случаях:

  • на здания с высотой более 10 м при наклоне скатов до 12°;

  • на объекты высотой до 7 м и наклонах скатов более 12°.

Минимальная высота конструкции должна составлять 0,6 м.

Оптимально допустимые нагрузки: 54 кгс на 1,5 мп между 2 опорами. Это значительно надежнее, чем норматив (54 кгс на 10 мп).

Расчетно на ограждение могут воздействовать, например, на 2-3 минуты 2 человека весом 81 кг. При этом, разрушений и деформаций, приводящих к нарушению работоспособности, не обнаруживается.



2. КОМПЛЕКТАЦИЯ КРОВЕЛЬНОГО ОГРАЖДЕНИЯ




3. ОСОБЕННОСТИ И ПОРЯДОК МОНТАЖА

В местах крепления ограждения обязательно должна быть сделана сплошная обрешетка. По возможности рекомендуется крепление ограждения в стропила. Ограждение устанавливается по карнизу здания.

Порядок монтажа:

1. Опоры прикрутить болтами через покрытие и уплотнитель к обрешетке. Расстояние между опорами ограждения должно быть не более 1000 мм.

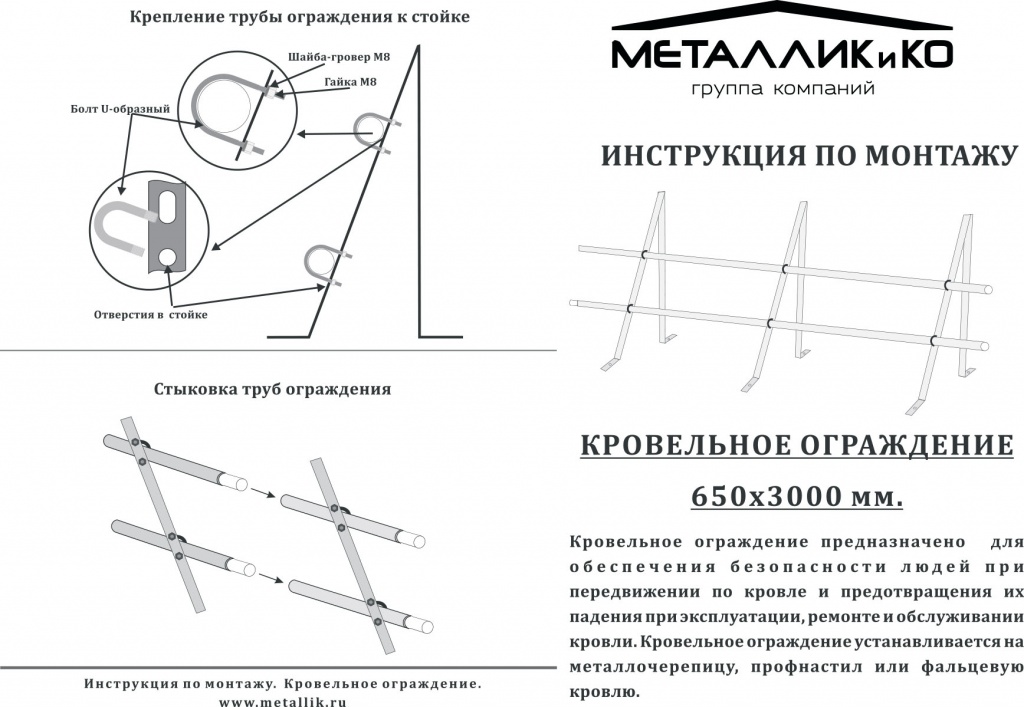

2. На установленные опоры последовательно устанавливаются трубы ограждения. Труба крепится к опоре посредством U-образного болта, который пропускается через имеющиеся отверстия и затягивается с другой стороны гайкой M8 и шайбой - гровером M8.

3. Для стыковки труб ограждения следует сначала установить все опоры, затем произвести установку верхней трубы, не затягивая гайки M8. Трубы соединить между собой и зафиксировать гайку M8. Таким же способом устанавливается вторая труба ограждения.



4. CXEMA МОНТАЖА
